ボーン チャイナは、高い機械的強度、優れた耐チップ性、低い吸水率、優れた熱安定性により、標準的なセラミック代替品と比較して長期的な交換コストが大幅に低いため、商業用途や高級ダイニング用途に投資する価値があることは明らかです。
セクション | まとめ |
機械強度と材料科学 | ボーン チャイナは、骨灰由来のリン酸三カルシウムと組み合わせた特殊な高温焼成プロセスにより、優れた機械密度、曲げ強度、耐チップ性を実現します。 |
構造組成と化学的性質 | 高い半透明性や軽量な形状など、ボーン チャイナの独特の物理的特性は、ボーン アッシュ、カオリン、長石、石英の最適なバランスによってもたらされます。 |
商業的な耐久性とホスピタリティの実用性 | 厳格な大量のおもてなし環境に耐えるように設計されたボーン チャイナは、優れた耐熱衝撃性、傷つきにくいグレージング、および業務用食器洗浄機や電子レンジ機器との完全な互換性を備えています。 |
経済的価値と総所有コスト | 初期の取得コストは従来の石器よりも高くなりますが、ボーン チャイナは継続的な破損率と交換率を低減し、ホテルやレストランに優れた長期 ROI をもたらします。 |
商業調達の選択ガイド | 商業施設に最適な食器を選択するには、リムのデザイン、釉薬の厚さ、骨灰の純度、および寿命とダイニングの美しさを最大限に高めるための特定の運用上の要求を評価する必要があります。 |

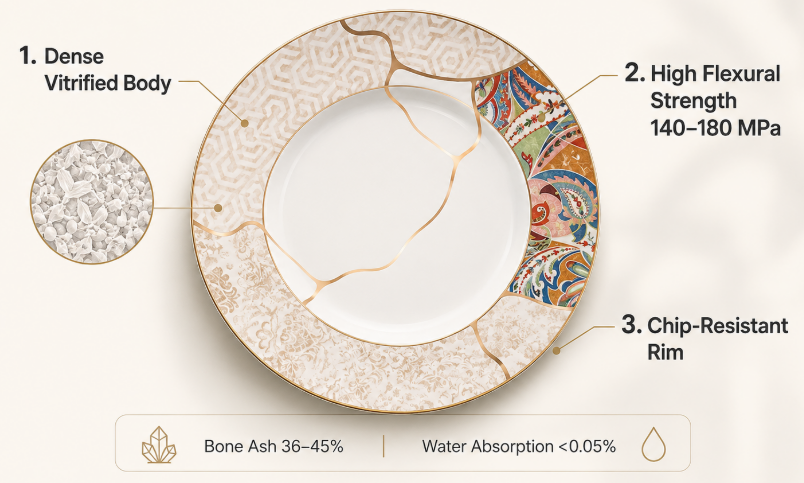

ボーン チャイナは、複雑なガラス化プロセスと高いリン酸三カルシウム含有量によって、その優れた機械的強度と構造的耐久性を実現しています。
食器の強度を評価する際、商業バイヤーは物理的な厚さと構造的な完全性を混同することがよくあります。標準的な磁器は、破損を防ぐために生の粘土の厚さに大きく依存しており、その結果、重くて緻密な作品が得られます。対照的に、高品質の ボーン チャイナ プレートは、 ボーン アッシュ、カオリン、長石の熱合成により、大幅に高い曲げ強度を実現します。 1200°Cを超える温度での最初のビスケット焼成中に、骨灰内のリン酸三カルシウムがアルミノケイ酸塩マトリックスと反応し、灰長石相と絡み合った緻密なベータ-リン酸三カルシウム( $Ca_3(PO_4)_2$ )結晶構造を形成する。
このしっかりと結合した微結晶体は、機械的ストレス下での亀裂の伝播を抑制します。エッジ衝撃試験を受けた場合、ファインボーンチャイナは標準的な長石磁器やせっ器よりも欠けに対して高い耐性を示します。高温のガラス化によって内部凝集が達成されるため、縁の薄いプレートであっても、大量生産のキッチンで仕分け、洗浄、積み重ねる際に繰り返しの物理的衝撃を受けても亀裂が入りにくくなります。
さらに、ボーン チャイナの強度対重量比は、ケイ酸塩セラミックの中でも比類のないものです。ガラス化体には実質的に開放気孔率がゼロであり、衝撃エネルギーが構造的な内部空隙や微小亀裂に沿って集中するのではなく、内部格子全体に均一に分散されることを意味します。
材質の種類 | 骨灰含有量 (%) | 曲げ強さ(MPa) | 吸水率(%) | 耐衝撃性(J/m) |
ファインボーンチャイナ | 36 - 45 | 140～180 | < 0.05 | 高い |
標準硬質磁器 | 0 | 100～130 | < 0.5 | 中くらい |
強化せっ器 | 0 | 60～90 | 1.0～3.0 | 中～低 |
柔らかい陶器 | 0 | 20～40 | > 10.0 | 低い |
ボーン チャイナの独特の光半透明性、軽量プロファイル、無孔表面は、正確な化学組成と正確な原材料比率によって直接決定されます。
ファインボーンチャイナ製造の技術的実行は、厳密な化学配合にかかっています。伝統的な磁器は主にカオリン粘土、石英、長石で構成されています。ボーンチャイナには、焼成され、微細な粒子サイズに粉砕された動物の骨灰に由来する精製されたリン酸カルシウムが高い割合で導入されています。この添加によりガラス化のダイナミクスが変化し、構造剛性を高めながら内部総質量を削減します。
プロ仕様のボーン チャイナの構成は、4 つの基本的な原材料カテゴリで構成されています。
骨灰 (リン酸三カルシウム): 本体配合物の 36% ～ 45% を占める骨灰は、フラックスおよび結晶強化剤として機能します。特徴的な温かみのあるアイボリーの半透明性を与え、内部構造の堅牢性を提供します。
カオリン (中国粘土): ボディの約 25% ～ 30% を構成する高純度カオリンは、ボディの成形やジギングに必要な可塑性を提供すると同時に、構造的靭性に必要なアルミナ ( $Al_2O_3$ ) を供給します。
カリ長石: 混合物の 15% ～ 20% を占める長石は、焼成中に溶けて、内部の細孔を密閉し、結晶成分を結合するガラス質のマトリックスを生成します。
石英 (シリカ): 10% ～ 15% 添加すると、石英は本体の膨張を制御し、構造の剛性を高め、熱処理中の熱安定性のバランスをとります。
この特殊な配合により、ボーン チャイナの吸水率は 0.05% をはるかに下回ります。この非多孔質構造は、長期間の商業使用による液体の吸収、細菌の定着、有機汚れ、臭気の滞留を防ぐため、食品サービス環境における衛生性能にとって非常に重要です。
ボーンチャイナは、高い熱衝撃耐性、傷つきにくい表面グレージング、および食器洗い機への完全な互換性により、商業食品サービスにとって非常に実用的です。
プロのホテル運営では、食器は極度の物理的および熱的ストレスに耐える必要があります。プレートは、高温調理機器、周囲のサービス環境、パススルーヒートランプ、および自動高温食器洗浄機の間で高速サイクルを受けます。高級 ホテル用ボーンチャイナ プレートは 、ひび割れ、釉薬のひび割れ、または表面の鈍化を発生させることなく、これらの運用上の現実に耐えるように明確に設計されています。
業務用厨房におけるボーン チャイナの実用性は、いくつかの運用能力によって決まります。
熱衝撃耐性: ガラス化セラミック本体の熱膨張係数が低いため、ボーン チャイナ プレートは熱応力破壊の危険なしに、最大 150°C の急激な温度変動に耐えることができます。
釉薬の硬度と耐傷性: 二次本焼成により、鉛フリーで高シリカの釉薬層がセラミック本体に直接融合されます。これにより、ナイフやフォーク、商業的な積み重ねによる金属の跡がつきにくい非常に硬い表面が作成されます。
業務用食器洗い機および耐薬品性: 最新のボーンチャイナ釉薬は、表面の光沢を失ったり釉薬の劣化を起こすことなく、工業用洗剤のアルカリや高温のリンス剤による化学薬品への曝露に耐えるように配合されています。
電子レンジとサラマンダーの安全性: 装飾のない無地の白いボーンチャイナには金属含有物が含まれていないため、高出力の業務用電子レンジ、保温引き出し、およびサラマンダーブロイラーで安全に使用できます。
メンテナンスの操作ガイドライン: 市販のボーン チャイナ プレートの純粋な光学的透明性と釉薬の完全性を数千回のサービス サイクルにわたって維持するには、食器洗い機は洗浄 pH を 7 ～ 9 の間に中性に維持する必要があり、衛生管理中は水温が 85°C を超えないようにする必要があります。また、高速バス走行中の足とリムの直接の摩擦を排除するために、専用のペグラック保管システムを利用する必要があります。
ボーン チャイナの初期購入価格は標準的なセラミック食器よりも高価ですが、年間交換率が大幅に低いため、長期的には総所有コストが低くなります。
調達マネージャーは、総所有コスト (TCO) を分析するよりも、初期の購入単位コストに重点を置くことがよくあります。標準的な軟質磁器または石器の食器は、多くの場合、前払い価格が低くなります。ただし、低グレードのセラミックは、業務用食器洗い条件下での欠け率が高く、熱応力限界が低く、釉薬の摩耗が大きいため、頻繁な再注文と継続的な在庫補充が必要です。
4 つ星および 5 つ星のホテル運営における商業的交換率の調査によると、標準的な磁器食器は、縁の欠け、表面の傷、熱による亀裂により、年間 20% から 35% の交換率が発生します。対照的に、高耐久ボーンチャイナ食器は、同一の使用条件下で年間交換率をわずか 5% ～ 12% に維持します。
コストと運用要因 | 標準軟質磁器 | 商業用せっ器 | 高級ボーンチャイナ |
相対的な初期単価 | 1.0x (ベースライン) | 0.8倍～1.2倍 | 1.8倍～2.5倍 |
平均年間交換率 | 25% - 35% | 30% - 40% | 5%～12% |
期待耐用年数 | 1～2年 | 1～1.5年 | 4～6歳以上 |
釉薬の劣化と汚れ | 中程度から高程度 | 高い | 非常に低い |
積み重ね可能性と重量効率 | 低い（重い/かさばる） | 低い（重い/かさばる） | 高(軽量・スリム) |
複数年の運用期間にわたって、交換購入の頻度が減少することで、ボーン チャイナの初期価格差が相殺されます。さらに、軽量ボーンチャイナは、サービス スタッフの取り扱い疲労を軽減し、洗浄ラックの重量負荷を軽減し、スペースに制約のある業務用厨房の保管スタック密度を最適化します。
理想的なボーンチャイナ食器を選択するには、構造設計の特徴、釉薬の厚さ、ボーンアッシュの純度、および運用上のスタッキング要件を評価する必要があります。
商業施設向けにボーン チャイナを調達する場合、調達チームは主要なエンジニアリング機能を評価して、選択したコレクションが施設の運営上の需要に適合していることを確認する必要があります。高性能の 業務用ボーンチャイナ食器を選択するには 、本体の寸法、リムの輪郭、釉薬の一貫性を体系的に評価する必要があります。
商用選択の主な基準は次のとおりです。
リム構造とプロファイルエンジニアリング: 大量の宴会や回転率の高いダイニングでは、強化リムまたはロールエッジプレートプロファイルにより外縁に沿った材料密度が増加し、高速ハンドリング時のチップ抵抗が最大化されます。
骨灰の純度および認証: メーカーが少なくとも 36% ～ 45% のリン酸三カルシウムを含む最終製品となる純度レベルの焼成骨灰を使用していることを確認します。これにより、最適な半透明性と曲げ強度が確保されます。
釉薬の均一性と脚部の仕上げ: プレートの下側の脚部リングを検査します。完全に研磨された、またはフットレスのガラス張りの底部は、サービスステージング中にプレートを直接積み重ねたときに表面に傷が付くのを防ぎます。
色の一貫性と線の連続性: 商業購入者は、メーカーが厳密なバッチ間の色管理を維持していることを確認する必要があります。ファイン ボーン チャイナは、今後の在庫の再注文をシームレスに行うために、すべての生産工程にわたって温かみのある一貫したアイボリーホワイトの色合いを示す必要があります。
業界仕様の洞察: ヨーロッパと北米の高級ホテルのバイヤーは、一貫して薄型の美しさと強化された構造幾何学の間のバランスを優先しています。回転率の高いバンケット環境では、完全に研磨されたフットリングと組み合わされたわずかな底部リム補強を備えたプレートが最も広く指定されている構成です。これらのプレートは、高密度の保管カートでの積み重ねによる摩耗を大幅に軽減しながら、高級レストランで期待される光学的な優雅さを提供します。
結論として、ボーンチャイナは住宅のフォーマルダイニング専用の壊れやすい高級品ではありません。これは高度に設計され、耐久性があり、現代の商業ホスピタリティ環境に明確に適した実用的な素材です。メーカーは、焼成した骨灰を高純度の粘土および長石と正確な高温焼成プロトコルの下で組み合わせることで、曲げ強度、耐チップ性、熱衝撃耐性、衛生性能に優れた食器素材を製造しています。
ファイン ボーン チャイナへの初期投資は標準的なセラミックの選択肢を上回りますが、その長い耐用年数と劇的に低い年間交換率により、食事のプレゼンテーションを向上させながら総所有コストを最適化したいと考えているホテル グループ、レストラン、外食サービス施設にとって、最も経済的に健全な選択肢となっています。
